GSMCloud energilogger med 1-faset MID-Modbus-måler
Mål elforbrug og elektriske værdier online. Løsningen samler energimåler og IoT-enhed, så forbrug og elektriske måleværdier kan følges og logges i GSMCloud.
Det får du
- 1-faset MID-godkendt Modbus-måler medfølger.
- IoT-enhed og måler forbindes med det medfølgende 2 meter kabel.
- NB-IoT/LTE-M (Cat-M1)-forbindelse uden behov for lokal WiFi.
Cat-M1 med NB-IoT som fallback
Enheden understøtter LTE-M (Cat-M1) og NB-IoT. Begge netværk er udviklet til sensorer og styringer med små datamængder og mulighed for lavt strømforbrug. De bruger ikke det ældre 2G-net.
Vi bruger som udgangspunkt Cat-M1, fordi det normalt har kortere svartid end NB-IoT. Det er en fordel, når enheden skal sende hændelser eller modtage kommandoer. Hvis enheden ikke kan oprette forbindelse via Cat-M1, forsøger den via NB-IoT. Det kaldes fallback og giver en ekstra mulighed for forbindelse, hvor NB-IoT er tilgængeligt. Dækningen afhænger af netværket og placeringen.
Se GSMClouds dækningskort (PDF) for lande og understøttede mobilnetværk.
Kompatibilitet og tilbehør
Pakken indeholder måler og en IoT-enhed med den relevante Modbus-integration. Se også pakken med 3-faset MID-måler.
Smart Pricing med elpriser, tarifdata og CO₂
Relæstyringen kan bruge Smart Pricing i GSMCloud. Opbyg flows, der tænder og slukker tilsluttet udstyr efter elpriser, tarifdata eller elproduktionens CO₂-påvirkning. GSMCloud understøtter hele Danmark, både øst og vest for Storebælt.
Du kan kombinere energidata med dine egne driftstider, målinger og betingelser. Styr for eksempel en kompatibel varmeinstallation i de valgte prisperioder, eller lad CO₂-data indgå, når du vælger, hvornår udstyret skal køre. Du bestemmer reglerne i dit flow.
Udstyret skal kunne styres via relæ eller en kompatibel styreindgang. Overhold produktets relægrænser, og brug et passende eksternt relæmodul eller en kontaktor, når belastningen kræver det.
Sådan fungerer det
Montér måleren, og forbind den til IoT-enheden via Modbus. Vælg måleradresse og dataopsamling i GSMCloud. IoT-enheden aflæser måleren og sender værdierne via mobilnettet til dit dashboard og din log.
Plug and play med GSMCloud
Hardware, mobilforbindelse og software er samlet i én løsning. Enheden leveres klargjort til GSMCloud, så du ikke skal installere SIM-kort eller sætte mobilforbindelsen op. Montér enheden, tilslut eventuelt udstyr, opret din konto og opsæt dine flows. Forbindelsen kører via mobilnettet uden WiFi.
Kom i gang i tre trin
- Opret din konto på GSMCloud. Log ind på GSMCloud.
- Tilføj din enhed. Montér enheden, tilslut eventuelle følere og udstyr, og tilføj enheden på din konto.
- Opsæt dit flow. Vælg regler og handlinger, og opret eventuelt et dashboard til overblik fra mobil, tablet eller computer.

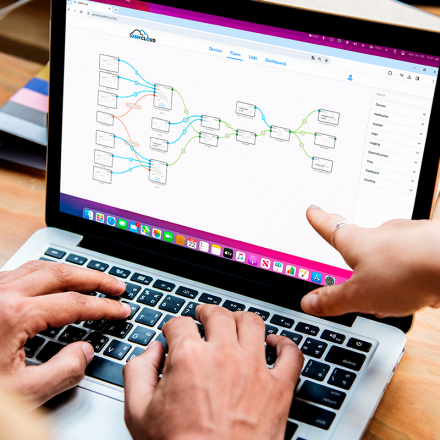

Styring med flows
I GSMCloud opbygger du flows med betingelser og handlinger: Hvis en måling overskrider en grænse, skal et relæ for eksempel tænde. Du kan kombinere flere enheder, indgange og udgange i samme flow med logik og funktionsblokke, også kaldet noder.
En føler på én adresse kan aktivere et relæ på en anden. Du kan også styre lys på flere adresser fra samme flow. Enhederne skal være kompatible og have forbindelse til GSMCloud, men behøver ikke være på samme lokale netværk.
Overvågning og alarmer
GSMCloud overvåger, om enhederne melder ind som forventet. I det indbyggede alertsystem kan du opsætte beskeder ved manglende kontakt, så du også får besked, hvis forbindelsen til en enhed svigter.
Denne strømforsynede GSMCloud-enhed kan også give besked ved strømsvigt. Opsæt modtagere og alarmer, så de relevante personer bliver orienteret.
Vælg beskeder via e-mail, SMS eller telefonopkald efter behov. Logs gemmer de målinger og hændelser, du vælger, mens dit dashboard giver dig et samlet overblik.
Opbygning og installation

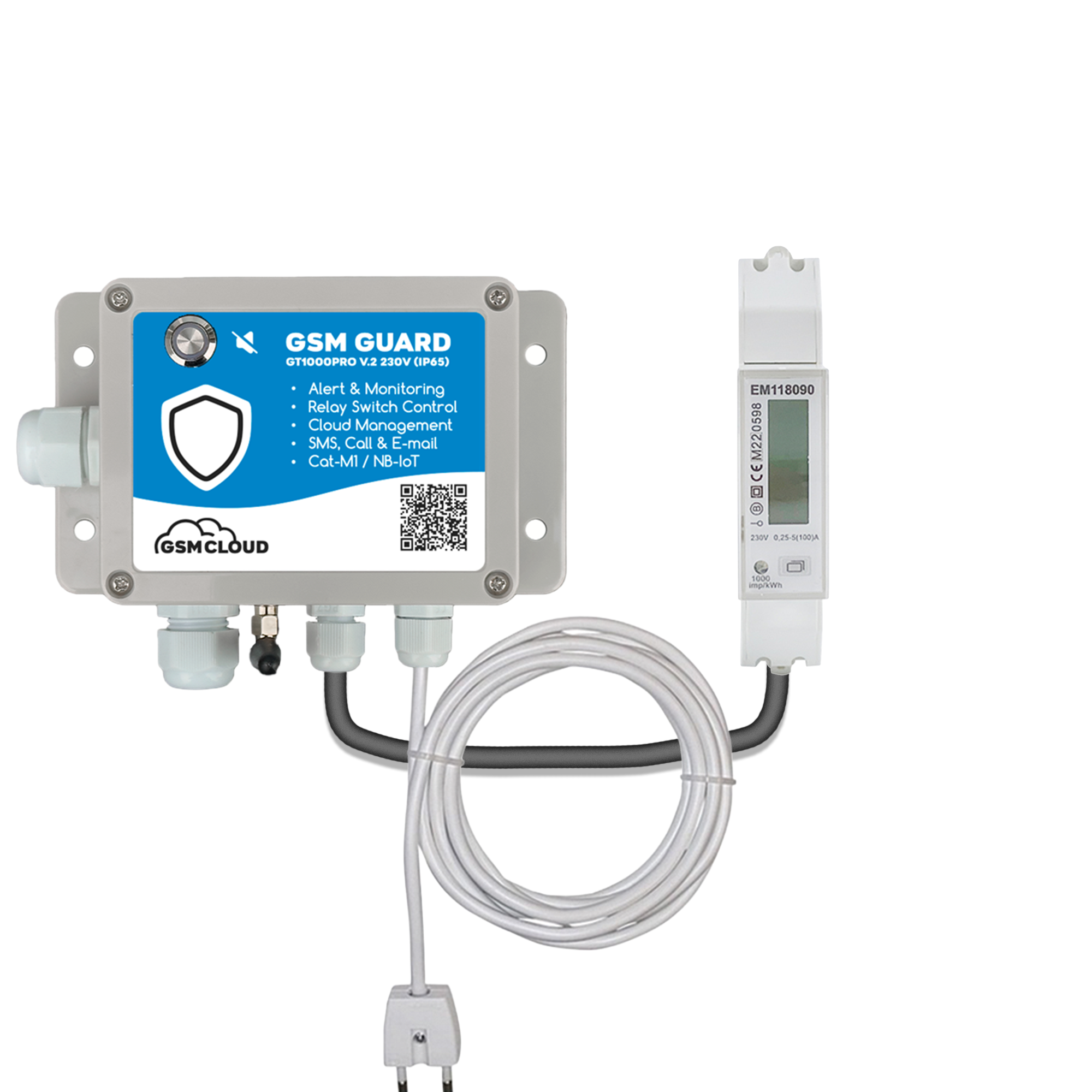

Løsningen består af en IoT kommunikationsenhed samt en ekstern 1-faset MID-godkendt energimåler.
Energimåleren monteres på DIN-skinne i eltavlen, mens IoT-enheden er placeret i en separat kapsling (IP65), som gør den velegnet til installation i tekniske miljøer.
De to enheder forbindes via det medfølgende kabel (2 meter).
Medfølgende energimåler
Der medfølger en 1-faset MID-godkendt energimåler med Modbus kommunikation.
Måleren understøtter måling af både aktiv og reaktiv energi i begge retninger og er velegnet til blandt andet:
- Elbilladere
- Solcelleanlæg
- Smarte bygninger
- Undermåling i erhverv og bolig
Måleren kommunikerer via RS485 / Modbus RTU og er godkendt iht. gældende MID-standarder.
Du kan finde mere information om vores 1-faset energimåler her: Energimåler kWh 1-faset 230V 0,25-5(100)A MID Modbus
Modbus integration
IoT-enheden leveres med specialudviklet Modbus-firmware, som muliggør direkte kommunikation med både vores 1- og 3-fasede energimålere.
Det er muligt at kombinere flere målere på samme installation og adressere op til 247 enheder pr. konto.
Enheden kan aflæse én måler ad gangen, men via FLOW-funktionen i GSMCloud kan der opsættes automatisk polling, så der skiftes mellem flere målere i faste intervaller.
Dette giver en fleksibel løsning til installationer med flere målepunkter.
Måledata
Enheden giver adgang til detaljerede måledata fra den tilsluttede energimåler, som vises i realtid og logges i GSMCloud platformen.
Følgende værdier kan aflæses:
- Samlet effekt (Power)
- Spænding pr. fase (L1, L2, L3) - Bemærk at denne måler kun leveres med måling på L1
- Strøm pr. fase (L1, L2, L3) - Bemærk at denne måler kun leveres med måling på L1
- Aktiv effekt pr. fase (L1, L2, L3) - Bemærk at denne måler kun leveres med måling på L1
- Energiforbrug pr. fase (L1, L2, L3) - Bemærk at denne måler kun leveres med måling på L1
- Netfrekvens (Hz)
Derudover vises systeminformation såsom signalstyrke, forbindelsestype samt målerforbindelse og adresse.
Egenskaber
IoT-enheden fungerer selvstændigt med indbygget modem og SIM-kort uden behov for WiFi.
Kommunikation sker via NB-IoT / LTE-M (Cat-M1) mobilnetværk, som sikrer stabil forbindelse selv i områder med vanskelige signalforhold, såsom kældre, teknikrum og installationer med begrænset dækning.
Tekniske data (IoT-enhed)
| Montering | Ekstern kapsling (IP65) |
|---|---|
| Kommunikation | NB-IoT / LTE-M (Cat-M1) |
| Datakommunikation | Mobilnet (data) |
| Relæ | 1 stk. (NC/NO), max. 250 VAC / 8 A |
| Buzzer | Indbygget |
| Batteri | Super-Capacitor, der giver besked ved strømsvigt. |
Tilslutning af måler
Målertilslutning: RS485 / Modbus RTU til den medfølgende MID-måler. Den relevante firmware er inkluderet.
Abonnement og hjælp
Brug af GSMCloud kræver et aktivt abonnement. Se aktuelle abonnementer og priser.
Find vejledninger i GSMCloud Helpdesk.
Bemærk:
Alle oplysninger, specifikationer og priser kan ændres uden varsel.
Opstår der fejl eller udsolgte varer, opdaterer vi siden hurtigst muligt.
Er en pris tydeligt forkert, er GSM Teknik ikke forpligtet til at levere produktet til denne pris.
Nogle beskrivelser kan være automatisk genereret eller maskinoversat, hvilket kan føre til mindre upræcise formuleringer.
