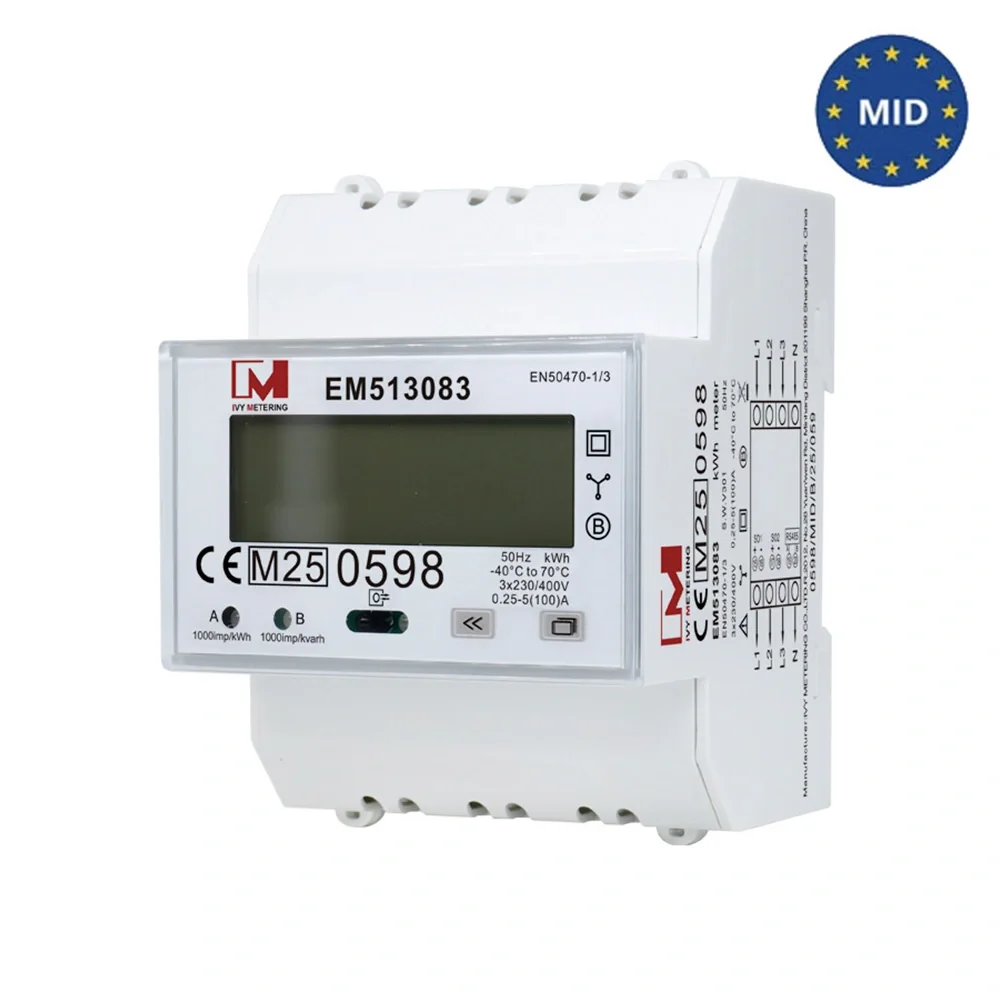

3-faset MID-energimåler, 100 A med Modbus
Få et tydeligt overblik over elforbruget i installationen. Måleren kan aflæses lokalt og forbindes med en kompatibel controller, når data skal videre til det tilsluttede system.
Det får du
- 3-faset energimåling med MID-godkendelse.
- RS485 Modbus til integration med et understøttet system.
- Maksimal strøm: 100 A.
Kompatibilitet og tilbehør
Denne måler er ikke kompatibel med standardcontrollerne GSMCloud 2200, 4400 og 8800. Til GSMCloud bruges RS485/Modbus og en enhed med den korrekte målerintegration.
Ønsker du en samlet løsning, kan du se GSMCloud-energimåling med 3-faset MID-måler og Modbus.
Sådan fungerer det
Forbind måleren via RS485 Modbus til en enhed med understøttelse af målerens registre. Til det tilsluttede system kræves den rette målerintegration. Standardcontrollerne 2200, 4400 og 8800 kan ikke bruges til denne måler.
Funktioner og fordele
-
Måling af aktiv og reaktiv energi (fremad og tilbage)
-
Nøjagtighedsklasse B, MID-godkendt
-
IR- og RS485-kommunikation med Modbus RTU-protokol
-
SO-udgang (pulsudgang, open collector)
-
Overholder direktiv MID 2014/32/EU og standard EN50470-1/3
-
Kompakt trefaset, 4-leder installation
-
LCD-display med 8 cifre og LED-indikatorer
-
Høj belastningsevne: 5 A (basis), 100 A (maks.), 30 × Imax/10 ms (overbelastning)
-
Måleområde fra 0,04 A
-
Lavt egetforbrug: kun 10 VA
-
Isolationsbeskyttelse klasse II, testet med 4 kV/1 minut
-
Frekvens: 50 Hz
Tekniske specifikationer
| Nominel spænding | 3 × 230/400 V |
|---|---|
| Basisstrøm | 5 A |
| Maksimal strøm | 100 A |
| Minimum målelig strøm | 0,04 A |
| Forbrug | 10 VA |
| Display | 8-cifret LCD + 2 LED-indikatorer |
| Pulsudgang | SO+ / SO- (maks. 30 V DC, maks. 27 mA) |
| Isolationsbeskyttelse | Klasse II |
| Godkendelser | CE-EMC, LVD, MID |
| Interface | RS485* |
* Ved tilslutning til GSMCloud kræves en GSMCloud-enhed med RS485 og specialudviklet firmware til denne sensor eller måler. GSMCloud-enhedens RS485-interface er låst som standard. Dette gælder ikke pakkeløsninger, hvor det tilhørende RS485-udstyr allerede medfølger.
Bemærk:
Alle oplysninger, specifikationer og priser kan ændres uden varsel.
Opstår der fejl eller udsolgte varer, opdaterer vi siden hurtigst muligt.
Er en pris tydeligt forkert, er GSM Teknik ikke forpligtet til at levere produktet til denne pris.
Nogle beskrivelser kan være automatisk genereret eller maskinoversat, hvilket kan føre til mindre upræcise formuleringer.
| Titel | Type | Størrelse | Download |
|---|---|---|---|
| em519033-technical-data-sheet.pdf | 1.17MB | Download |
